Фотодетектор LK-FCPD InGaAs
- Паҳнои васеъ
- Ширкати Bias-T
- O/E Hybrid Integrated
- Садои паст, фарохмаҷро
- Пайвасткунандаи SMA
- Ҷараёни пасти торик, таносуби баланди сигнал ба садо.
- Омили шакли хурд.
Тавсифи Маҳсулот
Фотодетектори нахи пайвастшуда (FCPD) як системаи пешрафтаи оптоэлектроникии гибридии аст, ки фотодиоди фарохмаҷрои Indium Gallium Arsenide (InGaAs) -ро дар бар мегирад. Фотодиоди InGaAs PIN барои посух додан ба дарозии мавҷҳо аз 1000 то 1650 нанометр пешбинӣ шудааст. LK-FCPD қодир аст, ки фарохмаҷрои 1 гигагерт, 2.5 гигагерцро таъмин кунад ва ҳалли фармоиширо бо қобилияти ҳадди аксар 8 гигагерт пешниҳод кунад. Дастгоҳ бо шиддати +5-волтии таъминот таъмин карда мешавад ва бо пайвасткунаки нахи оптикии стандартии FC (бо рӯи тамос) барои вуруди оптикӣ муҷаҳҳаз шудааст. Баромади басомади радио (RF) тавассути пайвасткунаки мувофиқи SMA, ки бо импеданс ба 50 Ом мувофиқ аст, мусоидат мекунад.
LK-FCPD сабук, камтар аз 15 грамм аст, ки барои барномаҳое, ки массаи ҳадди ақалро талаб мекунанд, муфид аст. Дастгоҳ бо Директиваи 2.0 Маҳдудияти моддаҳои хатарнок (RoHS) мувофиқ аст ва кафолат медиҳад, ки он ба қоидаҳои қатъии муҳити зист ва бехатарӣ мувофиқат мекунад.
Тафсилот техникӣ
| Рейтинги максималии маъмулӣ ва мутлақ | ||||
|---|---|---|---|---|
| параметри | Сим. | навъи | Rating | Шӯъбаи |
| Диапазони ҳарорати нигоҳдорӣ | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Диапазони ҳарорати ҳолати корӣ | TC | 25 | -40 ~ +70 | ℃ |
| Шиддати қафо | VR | +5 | +4.75 ～ +5.25 | V |
| Қувваи вуруди оптикӣ | пайвандак | 0 | +5 | дБм |
| Қувваи оптикии сӯхташуда | PB | - | 13 + | дБм |
| Ҳарорати кафшери сурб | Tp | 280（10с） | 330（10с） | ℃ |
| Хусусиятҳои электрикӣ/оптикӣ (ТC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| параметри | Sym | Ҳолати санҷишӣ | Арзишҳои параметр | Шӯъбаи | |||
| Диапазони дарозии мавҷ | λ | - ба | 1000 ~ 1650 | nm | |||
| Диапазони басомад | - ба | - ба | L Band | S Band | CM | - ба | |
| Маҷрои хурди сигнал | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Масъулият | Re | VR =+5В, Пin =1мВт | λ = 1310 нм | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 нм | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Ҳамвории амплитуда | A | TC = -40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Натиҷаи VSWR | VSWR | - ба | ≤ 2 | ≤ 2.2 | - ба | ||
| Қувваи оптикии сершавӣ | Ps | VR = +5 В, λ = 1550 нм Модулизатсияи AC |
+5 | дБм | |||
| Қувваи баромади RF Saturation | Pберун аз | - ба | -10 | дБм | |||
| Ҷараёни торик | ID | - ба | ≤10 | nA | |||
| Импеденти баромади | RL | - ба | 50 | Ω | |||
● Каҷҳои вокуниши маъмулӣ

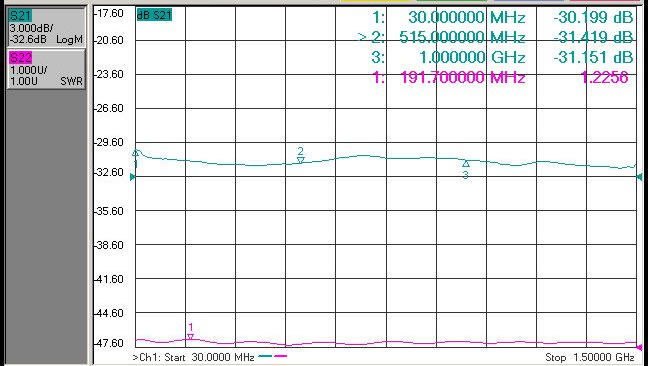

Анҷир . 1 L- Банд FCPD InGaAs аксуламали басомади фотодетектор

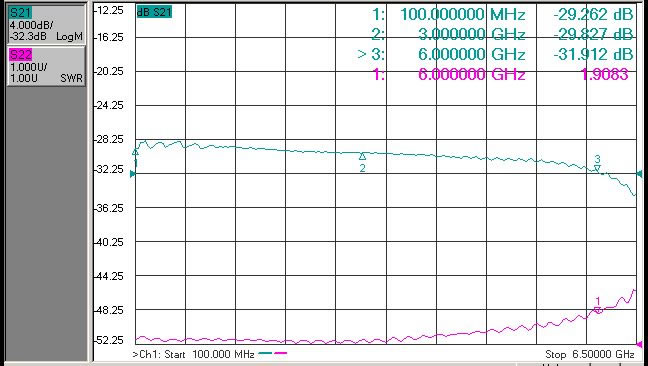

Анҷир . 2 S- Банд FCPD InGaAs аксуламали басомади фотодетектор
Анҷир . 3 C- Банд FCPD InGaAs аксуламали басомади фотодетектор

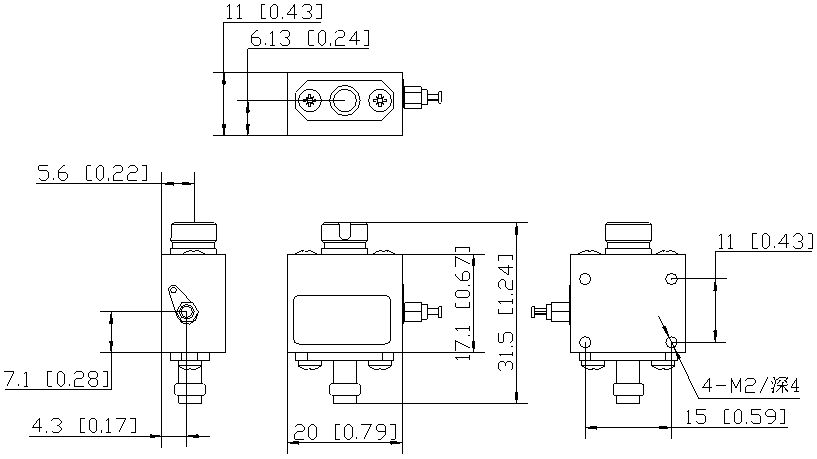

●Андоза ва пинҳо (Воҳид: мм[дюйм])
Пайвасткунаки оптикӣ: Пайвасткунаки нахи оптикии FC (бо рӯи тамос).
Пайвасткунаки RF: SMA
●Маълумот медодед,
Варақаи 1:
| рамз | Маҷрои аналогӣ |
| L | 0.03 ~ 1 ГГц |
| S | 0.03 ~ 2.5 ГГц |
| CM | Мутобиқсозӣ (≦ 8 ГГц) |
● Чораҳои эҳтиётӣ
Боварӣ ҳосил кунед, ки паҳлӯи пайвастшавии нах пеш аз пайваст кардани он ба оптикӣ тоза аст.
Интерфейси РБ ва интерфейси оптикӣ ҳангоми истифода нашудан бояд бо сарпӯши чанг пӯшонида шаванд.
Муҳофизати мувофиқи ESD ҳангоми нигоҳдорӣ, интиқол талаб карда мешавад
Ҳама фотодетекторҳои стандартии мо метавонанд ба модулҳо мутобиқ карда шаванд!
Барномаҳо
Коркарди иттилооти радарӣ
Ҷанги электронӣ
Антенна андозагирӣ
Коммуникатсияи нахи оптикӣ
Амният ва назорати
