LK-HPPD-Ku Photo Detector Balanced Power InGaAs

  • Паҳнои васеъ
  • Ширкати Bias-T
  • DC пайваст
  • Hermetically мӯҳр, Пайвасткунак SMA
  • Ҷараёни пасти торик, таносуби баланди сигнал ба садо.
  • Омили шакли хурд.
пурсиш

+ 86 29 88244373

Тавсифи Маҳсулот

Фотодетектори баландсуръати мутавозиншуда (HPPD-Ku) як дастгоҳи оптоэлектроникии дақиқест, ки барои барномаҳои рақамӣ ва аналогӣ пешбинӣ шудааст. Ин модул як фотодиоди InGaAs PIN-ро бо диапазони вокуниши спектри аз 1250 то 1650 нанометр, аз ҷумла электроникаи мувофиқ барои таъмини якпорчагӣ ва иҷрои сигнал муттаҳид мекунад.

LK-HPPD-Ku қодир аст, ки фарохмаҷрои 18 гигагерцро интиқол диҳад ва онро барои барномаҳои интиқоли маълумотҳои баландсуръат мувофиқ созад. Он дар як таъминоти барқи +5-волта кор мекунад, ки ба талаботи стандартии қувваи барқ ​​​​барои субот ва самаранокӣ мувофиқат мекунад。 Модул бо нахҳои оптикии стандартии 9/125-микрометрӣ мувофиқ буда, ҳамгироии бефосила бо инфрасохтори нахи мавҷударо таъмин мекунад. Порти баромади басомади радио (RF) бо пайвасткунаки мувофиқи SMA муҷаҳҳаз шудааст, ки бо импеданс ба 50 Ом мувофиқат мекунад ва интиқоли оптималии сигналро осон мекунад ва талафоти сигналро кам мекунад.

Тафсилот техникӣ
Рейтинги максималии маъмулӣ ва мутлақ
параметри Сим. навъи Rating Шӯъбаи
Диапазони ҳарорати нигоҳдорӣ TSTG -45 ~ +85 -55 ~ +100 ℃
Диапазони ҳарорати ҳолати корӣ TC 25 -40 ~ +85 ℃
Шиддати қафо VR +5 +5 ～ +9 V
Қувваи вуруди оптикӣ пайвандак 10 + 17 + дБм
Қувваи оптикии сӯхташуда PB - 20 + дБм
Ҳарорати кафшери сурб Tp 280（10с） 330（10с） ℃
Хусусиятҳои электрикӣ/оптикӣ (ТC = 22 ± 3 ℃)
параметри Sym Ҳолати санҷишӣ Арзишҳои параметр Шӯъбаи
Диапазони дарозии мавҷ λ - ба 1000 ~ 1650 nm
Диапазони басомад - ба - ба Ку - Банд - ба
Маҷрои хурди сигнал f-3dB TC = 22 ± 3℃ 0.8 ~ 18 GHz
Масъулият Re VR , Пin =1мВт λ = 1310 нм ≥ 0.85 A / W
λ = 1550 нм ≥ 0.8
Ҳамвории амплитуда A TC = -45～+85 ℃ ≤ ± 1.5 dB
Қувваи оптикии сершавӣ Ps VR , λ = 1550 нм
Модулизатсияи AC		 17 + дБм
Ҷараёни торик Id VR ≤ 10 nA
Қувваи баромади RF Saturation Pберун аз - ба -10 дБм
Импеденти баромади RL - ба 50 Ω

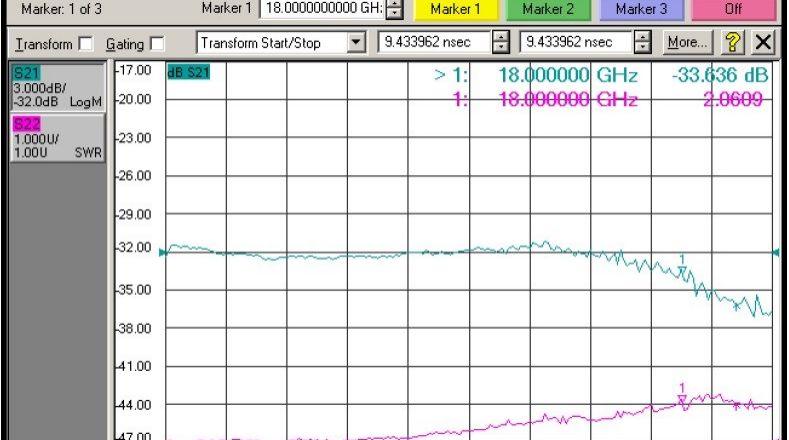

● Каҷҳои вокуниши маъмулӣ

(VR, λ=1550нм, TC =25 ºC, Pin=0dBm)

(Ку - Басомади аксбардории аксбардории банд)

● Андоза ва Пинҳо (Воҳид: мм[дюйм])

●Маълумот медодед,

Варақаи 1:

рамз Маҷрои аналогӣ
KU 0.8 ~ 18 ГГц

Варақаи 2:

рамз Намуди пайвасткунаки эрод гирифтан
N Пайвасткунак нест Ҳолати ягонаи 9/125 мкм нахи пигтейл
A ФК / APC
P FC / PC

● Чораҳои эҳтиётӣ

  • Радиуси печонидани нах на камтар аз 20 мм барои пешгирӣ кардани осеби нах.

  • Боварӣ ҳосил кунед, ки паҳлӯи пайвасти нах пеш аз пайваст кардани он ба оптикӣ тоза аст.

  • Ҳангоми нигоҳдорӣ, интиқол ва истифода муҳофизати мувофиқи ESD талаб карда мешавад.

Ҳама фотодетекторҳои стандартии мо метавонанд ба модулҳо мутобиқ карда шаванд!

Барномаҳо

  • Алоқаи оптикӣ-нахи

  • Коркарди иттилооти радарӣ

  • Ҷанги электронӣ

  • Санҷиши сигнали баландсуръат ва андозагирӣ

  • Амният ва назорати
