Модули лазерии LK-NY13D 1310nm печи DFB
- Диапазони баланди динамикӣ
- Маҷрои 18 ГГц
- Ҷараёни ҳадди ақали паст
- Қувваи баланд
- Бастаи 7pin бабочка бо пайвасткунаки SMA
- Ҳарорати парвандаи корӣ: -40 то 70 ℃
- Эътимоднокии такмилёфта
Тавсифи Маҳсулот
Модули LK-NY13D лазери DFB мебошад, ки мустақиман модуляция карда мешавад ва барои системаҳои хаттии алоқаи нахи оптикӣ бо талаботи васеъи фарохмаҷро пешниҳод мекунад. Лазерҳои LK-NY13D нисбат ба системаҳои кабели коаксиалӣ барои интиқоли сигналҳои басомади баланд ба монанди 12 ГГц ё 18 ГГц интихоби олӣ мебошанд.
Ин лазерҳо эътимоднокии шабакаҳои иртиботи микромавҷиро тавассути таъмини интиқоли сигнали РБ дар шакли модарии худ баланд мебардоранд. Ба шарофати ин сифатҳо, лазерҳои LK-NY13D сифати сигналро дар доираи васеи барномаҳо ба таври назаррас баланд мебардоранд, аз ҷумла системаҳои мавҷгири дурдаст, телеметрия, тақсимоти вақт ва сигналҳои истинод, инчунин барномаҳои ченкунӣ ва таъхири хат.
Лазерҳои LK-NY13D бо ҷузъҳои ҳамгирошуда ба монанди изолятори оптикӣ, сардкунандаи термоэлектрикӣ (TEC), термистор, чипи диодҳои лазерӣ ва фотодиоди монитор мавҷуданд, ки ҳама дар бастаи 7-пайвандаки бабочка барои таъмини муҳофизати герметикӣ мӯҳр карда шудаанд.
Тафсилот техникӣ
| Рейтингҳои ҳадди аксар | ||||
|---|---|---|---|---|
| параметри | рамз | Min. | Max. | Шӯъбаи |
| Ҷараёни пеш аз диоди лазерӣ | If | - | 120 | mA |
| Шиддати баръакси диодҳои лазерӣ | V | - | 1 | V |
| Қувваи пеш | Pf | - | 20 | дБм |
| Шиддати баръакси PD | V | - | 15 | V |
| Ҷараёни пеш (PD) | Im | - | 2 | mA |
| Ҳарорати амалиётӣ | To | -40 | 70 + | ° C |
| ҳарорати гардероб | Ts | -55 | 85 + | ° C |
| Рутубати нисбии нигоҳдорӣ | Sr | - | 85 | % |
| Мушаххасоти оптикӣ ва барқӣ (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| параметри | рамз | Ҳолати санҷишӣ | Min | навъи | макс | Қисмҳо | Шарҳ |
| Wavelength | λ | IF = МанOP, Т = ТOP | - | 1310 | - | nm | |
| Фосила | - | Варианти X | 0.1 | - | 12 | GHz | - |
| Варианти ку | 1 | - | 18 | ||||
| Қувваи барқии оптикӣ | P | IF=Iop | - | 10 | - | mW | 1 |
| Ҷараёни Терсхольд | Ith | λ=1310нм | - | - | 10 | mA | - |
| Ҷараёни амалиёт | Iop | λ=1310нм | - | 55 | 100 | mA | - |
| Шиддати амалиёт | Vop | λ=1310нм | - | 1.5 | 2.5 | V | - |
| Самаранокии нишеб | SE | - | 0.2 | - | - | Х / А | - |
| Таносуби пахшкунии ҳолати тараф | СМСР | λ=1310нм, IF=Iop | 30 | - | - | dB | - |
| Шиддати нисбии шиддат | RIN | - | - | - | -130 | дБ / Hz | - |
| Бари фарохмаҷрои (-3дБ, I=60mA) | S21 | Варианти X | - | 12 | - | GHz | - |
| Варианти ку | - | 18 | - | ||||
| Бозгашти талафот (VSWR) | VSWR | Варианти X | - | - | 2 | dB | - |
| Варианти ку | - | - | 2.2 | ||||
| Вуруд 1 дБ Фишурда | - | - | 15 | - | - | дБм | - |
| Муқовимати термистор | Rth | @25℃ | - | 10 | - | Кох | - |
| ҷорӣ TEC | It | - | - | - | 1.2 | A | 2 |
| Шиддати TEC | Vt | - | - | 2.5 | V | 2 | |
| Иқтидори (PD) | Ct | - | - | 20 | pF | - | |
| Мониторинги ҷорӣ | Im | - | 0.10 | - | 2.0 | mA | - |
| Ҷараёни торик (PD) | Id | - | - | 50 | nA | - | |
Эзоҳ: Ҳама микросхемаҳои лазерӣ аз вафлиҳо мебошанд, ки бо истифода аз як қатор дастгоҳҳо сертификатсия шудаанд, ки бояд ҳосили қобили қабули сӯхтанро ба даст оранд.
1. Ҳарорати лазерӣ муқаррар 25 ℃, ғаразнок ҷорӣ дар 55mA
2. Ҳарорати ҳолати корӣ -40 ~ 70 ℃
● Маълумоти маъмулӣ
(λ=1310нм, TC =25 ℃)
(Расми 1 X- Банди S11 ва S22 маълумот)
(Расми 2 Ку- Band S11 ва S22 маълумот)

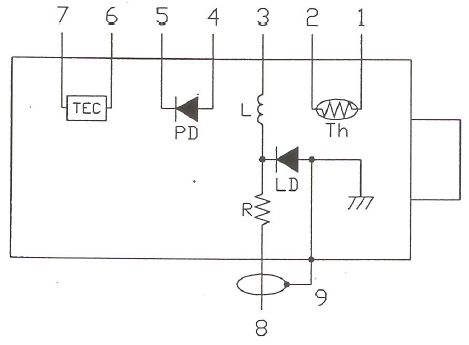

● Схемати барқ
| Роҳбар# | функсия |
| 1 | Термистор |
| 2 | Термистор |
| 3 | LD- (тарафдор) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Сардтар + |
| 7 | сардтар - |
| 8 | LD-(RF) |
| 9 | замин |

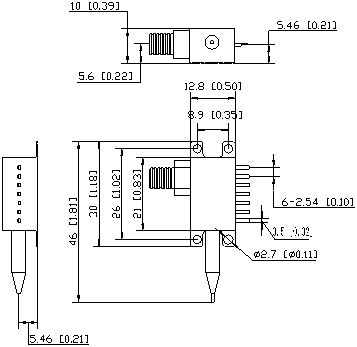

● Нақшаҳои контурӣ (Воҳид: мм[дюйм])
Пайвасткунаки RF: SMA
● Маълумот оид ба фармоиш
Варақаи 1:
| рамз | Дарозии мавҷҳои маъмулӣ |
| 13 | 1310nm 7PIN бастаи бабочка |
Варақаи 2:
| рамз | Маҷрои аналогӣ |
| X | 0.1 ~ 12 ГГц |
| Ku | 1 ~ 18 ГГц |
Варақаи 3:
| рамз | Намуди пайвасткунаки | эрод гирифтан |
| A | ФК / APC | Ҳолати ягонаи 9 / 125 мкм нахи пигтейл, 0.9 мм, дарозии 1 м |
| S | SC / APC | |
| N | Пайвасткунак нест |
● Чораҳои эҳтиётӣ
Радиуси печонидани нах на камтар аз 20 мм барои пешгирӣ кардани осеби нах.
Боварӣ ҳосил кунед, ки паҳлӯи пайвасти нах пеш аз пайваст кардани он ба оптикӣ тоза аст.
Ҳангоми нигоҳдорӣ, интиқол ва истифода муҳофизати мувофиқи ESD талаб карда мешавад.
Барномаҳо
Алоқаи баландсуръати маълумот
Антенна дурдаст
Шабакаҳои мобилӣ ва PCS
Интиқоли пайвандҳои аналогии RF
Муоширати ҳарбӣ
Пайгирӣ, телеметрия ва назорат
Системаҳои телеметрӣ
