LK-NY15T UWB интиқолдиҳандаи мустақиман модуляцияшаванда
- Лазери баландсуръати мустақиман модули DFB
- Ультра-васеъ (беҳтар аз 18 ГГц)
- Назорати автоматии қувваи оптикӣ
- Ҳарорати ҳолати корӣ: （-40 ℃ ~ 70 ℃）
- Дарозии мавҷ 1550 нм
- Таносуби аълои рафъи ҳолати паҳлӯ
- Интегратсияи баланд, бастабандии модул
- Диапазони баланди динамикӣ
- Қувваи баланд
Тавсифи Маҳсулот
Интиқолдиҳандаи LK-NY15T пеш аз ҳама аз якчанд ҷузъҳои калидӣ иборат аст, ки дорои лазери баландсуръати мустақиман модулшудаи Алоқаи Тақсимшуда (DFB), схема барои назорати автоматии қувваи оптикӣ, схема барои назорати автоматии ҳарорат, схемаи табдилдиҳии устуворкунандаи шиддат ва схемаи мониторинг ва нишондод мебошад.
Ин интиқолдиҳанда дар дарозии мавҷи 1550 нм кор мекунад ва дорои маҷрои модулятсия, ки аз 18 ГГц зиёд аст, бо қудрати баромади қодир ба то 10 мВт мерасад ва дар ҳоле ки дарозии мавҷи баромади устуворро нигоҳ медорад. Он бо як таъминоти барқи мусбӣ таъмин карда мешавад, ки кори устуворро дар доираи шиддат аз +7V то +36V таъмин мекунад.
Илова бар ин, интиқолдиҳандаи LK-NY15T бо функсияҳое муҷаҳҳаз шудааст, ки ҳолати муқаррарии ҳам таъминоти барқ ва ҳам баромади қувваи оптикиро нишон медиҳанд, ки ба корбарон фикру мулоҳизаҳои амалиро таъмин мекунанд.
Тафсилот техникӣ
Рейтингҳои ҳадди аксар
| параметри | рамз | Min. | Тип. | Max. | Шӯъбаи |
| ҳарорати гардероб | TSTG | -55 | 25 + | 85 + | ℃ |
| Ҳарорати амалиётӣ | TC | -40 | 25 + | 70 + | ℃ |
| Қувваи вуруди RF1 | Pin | - | 10 + | 20 + | дБм |
| Шиддат | Vin | +7 | 12 + | 36 + | V |
(1) Ҳолати кори мавҷи доимӣ (CW).
Мушаххасоти оптикӣ ва барқӣ (TC = 22±3℃)
| параметри | рамз | шароит | Min. | Тип. | Max. | Шӯъбаи |
| Wavelength | λ | - | - | 1550 | - | nm |
| Басомад (3dB) | f3dB | гурӯҳи X | 0.1 | - | 12 | GHz |
| Ку банд | 1 | - | 18 | |||
| Қувваи баромади нур | P | - | 5 | 10 | - | mW |
| Шиддати нисбии шиддат | РИН | - | - | - | -155 | дБс/Гц |
| Бозгашти талафот (VSWR) | VSWR | гурӯҳи X | - | - | 2 | - |
| Ку банд | - | - | 2.2 | |||
| Вуруд 1 дБ Фишурда | - | - | 13 + | 15 + | - | дБм |
Таъмини барқ (TC = 22±3℃)
| параметри | Min. | Тип. | Max. | Шӯъбаи |
| Шиддат | +7 | 12 + | 36 + | V |
| ҷорӣ(2) | 0.07 | 0.1 | 1 | A |
(2) Ҳолати санҷиш: Vin = + 12V.
● Каҷи вокуниши маъмулӣ

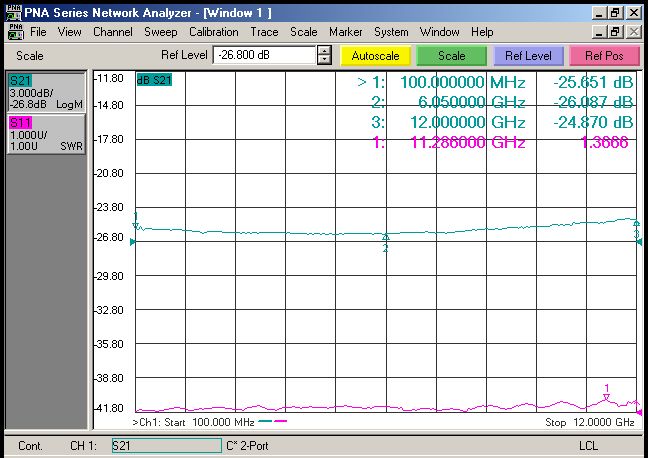

Тасвири 1 Каҷи вокуниши маъмулии интиқолдиҳанда LK-NY15T-X
Расми 2 Каҷи вокуниши маъмулии интиқолдиҳанда LK-NY15T-Ku
● Спектрограммаи маъмулӣ
Тасвири 3 LK-NY15T интиқолдиҳанда Спектрограммаи маъмулӣ
● Воҳиди андоза: мм[дюйм]

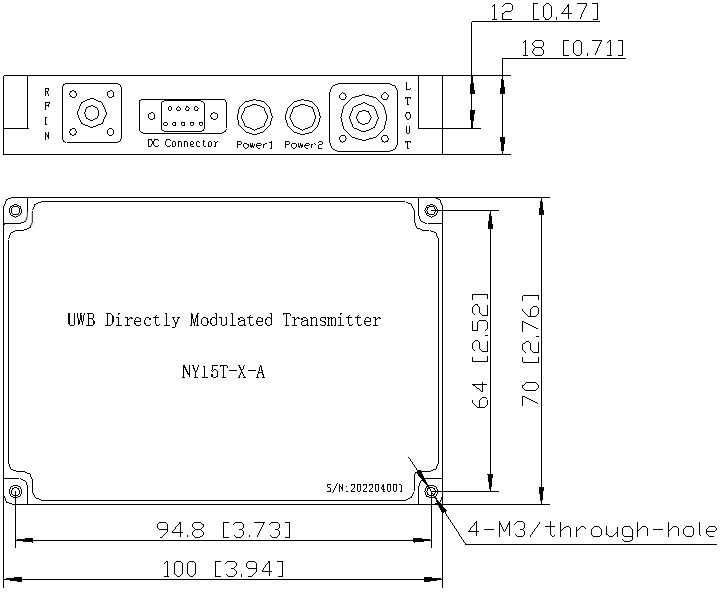

Тасвири 4 Андозаи интиқолдиҳанда LK-NY15T
Пайвасткунаки RF: SMA
Пайвасткунаки барқ: J30J-9-ZKP
● Пайвасткунаки таъминоти барқ
| параметри | Тавсифи | ||||||||
| пайвандак | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Шиддат | + 12V | NC | GND | NC | |||||
● Тартиби Иттилоотии
Варақаи 1:
| рамз | Тавсифи |
| X | 0.1 ~ 12 ГГц |
| Ku | 1 ~ 18 ГГц |
Лавҳаи 2
| рамз | Намуди пайвасткунаки | Тавсифи |
| N | фармоишгари | фармоишгари |
| A | ФК / APC | Нахи стандартии 9/125μm SM |
| P | FC / PC | Нахи стандартии 9/125μm SM |
Барномаҳо
Антенна（Радар
Системаи электронии муқовимат
Интиқоли пайвандҳои аналогии RF
Алоқаи бесими фарохмаҷро
Пойгоҳи алоқаи мобилӣ
