LK-HHPD Суръати баланд InGaAs Photodetector

  • Маҷрои васеъ ， Суръати баланд
  • Масъулияти баланд
  • Ширкати Bias-T
  • Вуруди сершавии баланд
  • Hermetically мӯҳр, Пайвасткунак SMA
  • Ҷараёни пасти торик, таносуби баланди сигнал ба садо.
  • Омили шакли хурд.
пурсиш

+ 86 29 88244373

Тавсифи Маҳсулот

LK-HHPD як модули детектори баландсуръатест, ки барои барномаҳои рақамӣ ва аналогӣ мувофиқ аст ва дорои фотодиоди InGaAs PIN мебошад, ки дарозии мавҷҳоро аз 1250 то 1650 нм фаро мегирад. Он фарохмаҷрои 12 ГГц ё 18 ГГц пешниҳод мекунад ва бо қувваи +5 В кор мекунад. Модул бо нахи ягонаи 9/125μm мувофиқ аст ва дорои пайвасткунаки SMA барои баромади RF бо мутобиқати импеданси 50 Ом мебошад.

LK-HHPD барои барномаҳои баландсуръати маълумот мувофиқ аст, он барои муҳофизат аз омилҳои муҳити зист герметикӣ мӯҳр карда шудааст, ки эътимоднокӣ ва дарозумрро таъмин мекунад. Он тарҳи сабук дорад, ки вазни камтар аз 23 грамм аст, ки барои барномаҳои сайёр ё фазои маҳдуд муфид аст. Модул мувофиқи Директиваи 2.0 Маҳдудияти моддаҳои хатарнок (RoHS) сертификатсия шудааст, ки риояи стандартҳои муҳити зист ва бехатариро нишон медиҳад.

Тафсилот техникӣ
Рейтинги максималии маъмулӣ ва мутлақ
параметри Сим. навъи Rating Шӯъбаи
Диапазони ҳарорати нигоҳдорӣ TSTG -45 ~ +85 -55 ~ +100 ℃
Диапазони ҳарорати ҳолати корӣ TC 25 -40 ~ +85 ℃
Шиддати қафо VR 5 +4.75 ～ +5.25 V
Қувваи вуруди оптикӣ пайвандак 0 13 + дБм
Қувваи оптикии сӯхташуда PB - 16 + дБм
Ҳарорати кафшери сурб Tp 280（10с） 330（10с） ℃
Хусусиятҳои электрикӣ/оптикӣ (ТC = 22 ± 3℃)
параметри Sym Ҳолати санҷишӣ Арзишҳои параметр Шӯъбаи
Диапазони дарозии мавҷ λ - ба 1000 ~ 1650 nm
Диапазони басомад - ба - ба X - Банд Ку - Банд - ба
Маҷрои хурди сигнал f-3dB TC = 22 ± 3℃ 0.3 ~ 12 0.8 ~ 18 GHz
Масъулият Re VR =+5 В, Пin = 10мВт λ = 1310 нм ≥ 0.75 ≥ 0.75 A / W
      λ = 1550 нм ≥ 0.7 ≥ 0.7
Натиҷаи VSWR VSWR - ба ≤ 2 ≤ 2.2 - ба
Ҳамвории амплитуда A TC = -45～+85 ℃ ≤ ±1.5 dB
Қувваи оптикии сершавӣ Ps VR =+5 В, λ = 1550 нм
Модулизатсияи AC		 13 дБм
Қувваи баромади RF Saturation Pберун аз - ба -10 дБм
Ҷараёни торик Id VR = 5 В ≤ 10 nA
Импеденти баромади RL - ба 50 Ω

● Каҷҳои маъмулии ҷавобгарӣ

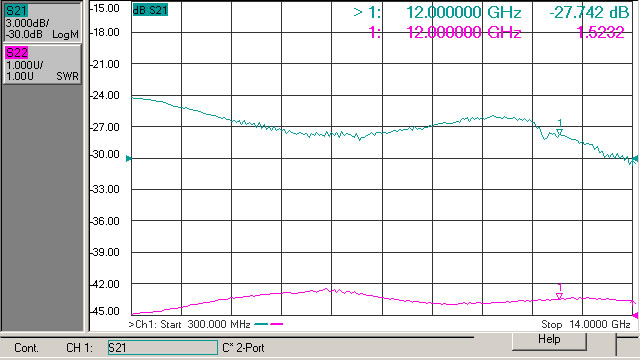

（Расми 1 X - Ҷавоб ба басомади фотодетектори банд）

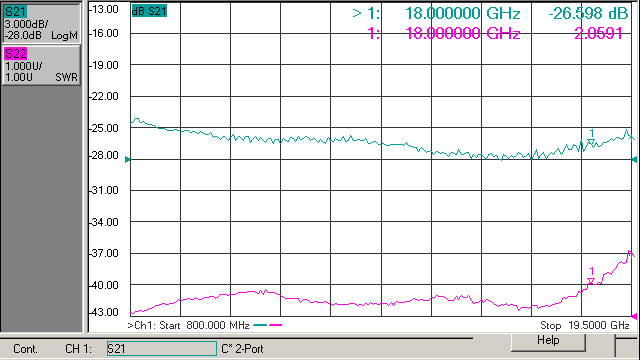

（Расми 2 Ku - Ҷавоб ба басомади фотодетектори банд）

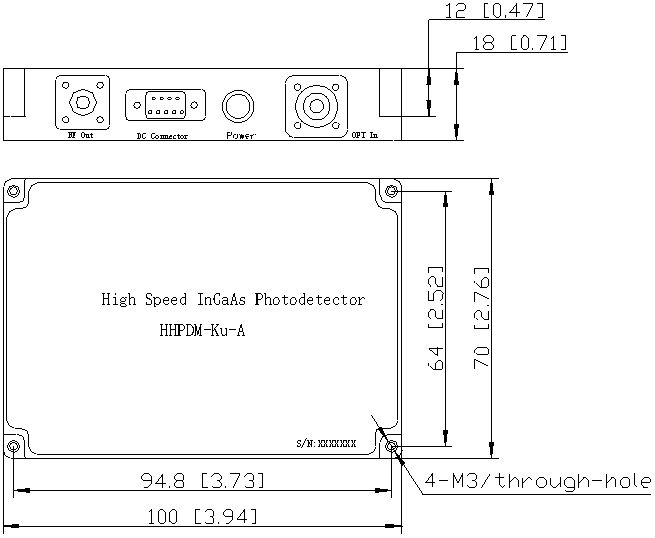

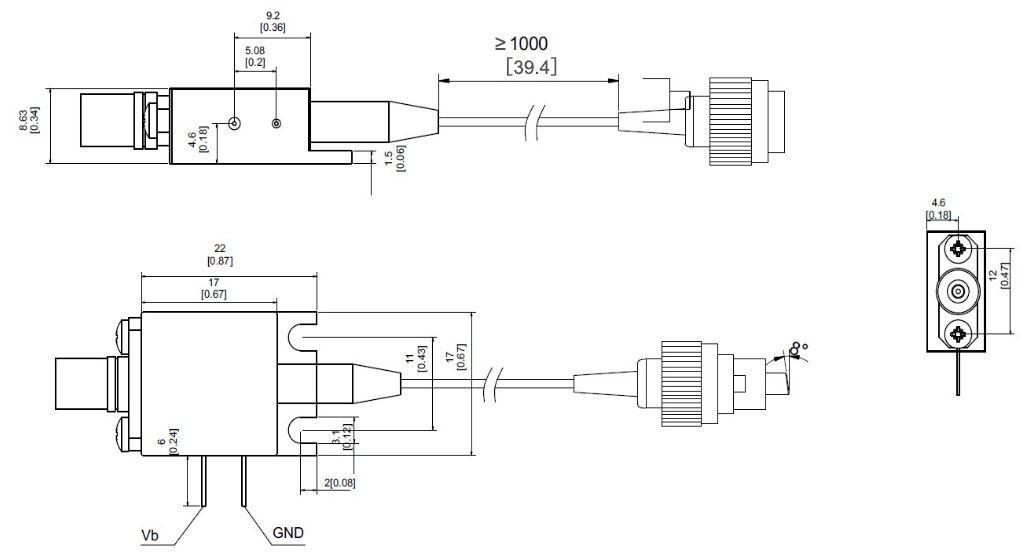

● Андоза ва Пинҳо (Воҳид: дюйм)

Пайвасткунаки RF: Пайвасткунаки SMA

●Маълумот медодед,

Варақаи 1:

рамз Маҷрои аналогӣ
X 0.3 ~ 12 ГГц
Ku 0.8 ~ 18 ГГц

Варақаи 2:

рамз Намуди пайвасткунаки эрод гирифтан
N Пайвасткунак нест Ҳолати ягонаи 9/125 мкм нахи пигтейл
A ФК / APC

● Чораҳои эҳтиётӣ

  • Радиуси печонидани нах на камтар аз 20 мм барои пешгирӣ кардани осеби нах.

  • Боварӣ ҳосил кунед, ки паҳлӯи пайвасти нах пеш аз пайваст кардани он ба оптикӣ тоза аст.

  • Ҳангоми нигоҳдорӣ, интиқол ва истифода муҳофизати мувофиқи ESD талаб карда мешавад.

Ҳама фотодетекторҳои стандартии мо метавонанд ба модулҳо мутобиқ карда шаванд!

Барномаҳо

  • Алоқаи оптикӣ-нахи

  • Коркарди иттилооти радарӣ

  • Ҷанги электронӣ

  • Санҷиши сигнали баландсуръат ва андозагирӣ

  • Амният ва назорати
